Descripción del producto

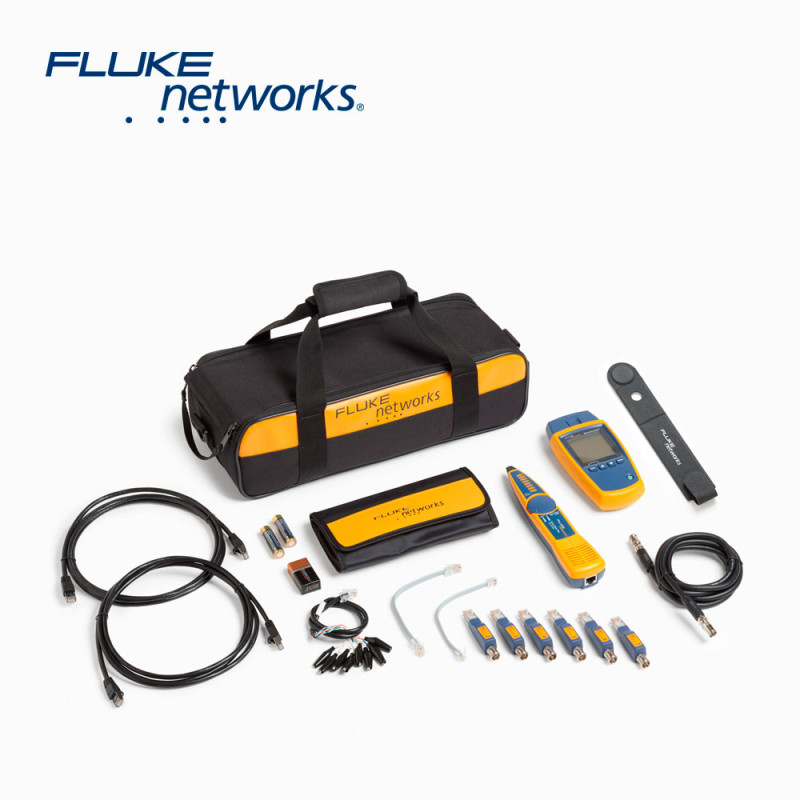

El MS2-KIT FLUKE NETWORKS es un kit profesional basado en MicroScanner2 diseñado para la verificación de cableado y servicios de voz, datos y vídeo. Integra un MicroScanner2 Cable Verifier y una Sonda IntelliTone Pro 200 junto con identificadores remotos y accesorios para pruebas en campo.

El kit incluye accesorios para pruebas en par trenzado y coaxial: latiguillo RJ45 de par trenzado blindado, latiguillo RJ11, latiguillos con F coaxial y un CLIP-SET de RJ45 a 8 pinzas de cocodrilo. El conector modular de 8 pines acepta enchufes modulares de 8 pines (RJ45) y 4 pines (RJ11).

La herramienta muestra resultados en una pantalla de cristal líquido monocromática (LCD) con luz de fondo y permite calibración del NVP configurable por el usuario para par trenzado y coaxial. La batería ofrece 20 horas de uso típico.

Todo el conjunto se entrega en un maletín de transporte de Fluke Networks e incluye además funda para accesorios, baterías alcalinas y guías de introducción.

Características y beneficios

• Verificación de servicios de voz, datos y vídeo con un solo kit al incluir MicroScanner2 e IntelliTone Pro 200.
• Soporta pruebas en par trenzado UTP FTP SSTP y en coaxial mediante los latiguillos con F coaxial incluidos.
• Identificación remota con identificadores 2-7 para localizar terminaciones en campo.
• Pantalla LCD con luz de fondo para lectura de resultados en condiciones de poca iluminación.
• NVP configurable por el usuario permite ajustar la velocidad de propagación para mediciones de longitud más precisas.
• Batería con 20 horas de uso típico facilita jornadas de trabajo prolongadas sin recarga.

Especificaciones técnicas

Casos de uso

• Verificar continuidad y mapeo de cableado estructurado para voz y datos
• Localizar terminaciones en paneles y paredes usando identificadores remotos 2-7
• Probar conexiones coaxiales con latiguillos con F coaxial incluidos
• Generar mapas de cableado con el adaptador principal para mapas de cableado

Recomendaciones de instalación o selección

• El NVP es configurable por el usuario para par trenzado y coaxial; ajuste según la longitud conocida del cable para determinar el NVP real.
• El conector modular de 8 pines acepta enchufes modulares de 8 pines (RJ45) y 4 pines (RJ11); use los latiguillos incluidos según el tipo de conexión a probar.
• El kit incluye (2) baterías alcalinas AA y (1) batería alcalina de 9 V para alimentación; sustituir por baterías del mismo tipo según sea necesario.
