Descripción del producto

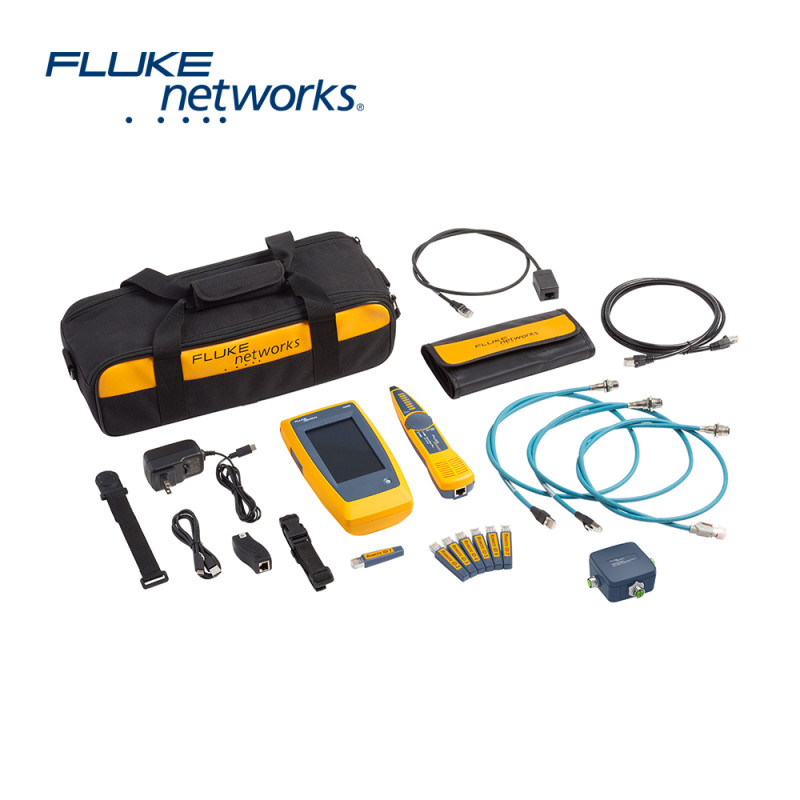

El LinkIQ LIQ-KIT-IE de FLUKE NETWORKS es un comprobador diseñado para redes Ethernet industrial que verifica el rendimiento del cableado hasta 10 Gb/s y ayuda a resolver problemas de conectividad. Permite establecer requisitos de rendimiento de 10 Mb/s a 10 Gb/s con indicación de pasa/falla basada en frecuencia.

Además de las funciones de comprobación de cableado, identifica defectos en los pares y pares divididos en cables con terminación RJ45 M12X M12D y M8D, muestra la distancia hasta la terminación o fallo y presenta un mapa de cableado con la localización del problema.

LinkIQ negocia con el switch conectado para informar la velocidad de datos anunciada hasta 10GBASE-T el modo dúplex nombre del switch número de puerto y la información de VLAN. Incluye funciones para instalar y resolver problemas en dispositivos PoE mediante negociación con switches y comprobación de carga PoE.

Registra y almacena resultados en la unidad hasta 1000 comprobaciones y permite exportar datos y actualizar software mediante el puerto USB-C así como documentar el trabajo a través de LinkWare PC.

Características y beneficios

• Valida el rendimiento del cableado hasta 10 Gb/s para comprobar soportes de Ethernet industrial.
• Detecta y localiza defectos en pares incluidas parejas divididas en cables con terminaciones RJ45 M12X M12D y M8D.
• Identifica información del switch conectado: nombre del switch número de puerto y VLAN mediante negociación con el switch.
• Permite instalar y resolver problemas en dispositivos PoE mediante negociación con switches y comprobación de carga PoE.
• Mide longitud y muestra la distancia hasta la terminación par abierto o cortocircuito para facilitar la localización de fallos.
• Guarda hasta 1000 comprobaciones en la unidad y exporta resultados a LinkWare PC para documentación.
• Puerto USB-C para exportación de datos actualizaciones de software y carga.

Especificaciones técnicas

Casos de uso

• Validación de rendimiento de cableado en instalaciones de Ethernet industrial
• Localización y diagnóstico de defectos en pares y pares divididos en redes industriales
• Verificación de configuración y puerto de switches industriales incluyendo nombre del switch número de puerto y VLAN
• Instalación y resolución de problemas en dispositivos PoE mediante negociación y comprobación de carga

Recomendaciones de instalación o selección

• Exporte resultados y documente el trabajo mediante LinkWare PC usando el puerto USB-C.
• Guarde hasta 1000 comprobaciones en la unidad para registro y posterior exportación.

Consideraciones importantes

• Las comprobaciones de rendimiento utilizan indicación de pasa/falla basada en frecuencia con requisitos definidos entre 10 Mb/s y 10 Gb/s.
• La identificación de la velocidad anunciada por el switch llega hasta 10GBASE-T según negociación con el switch.
