Descripción del producto

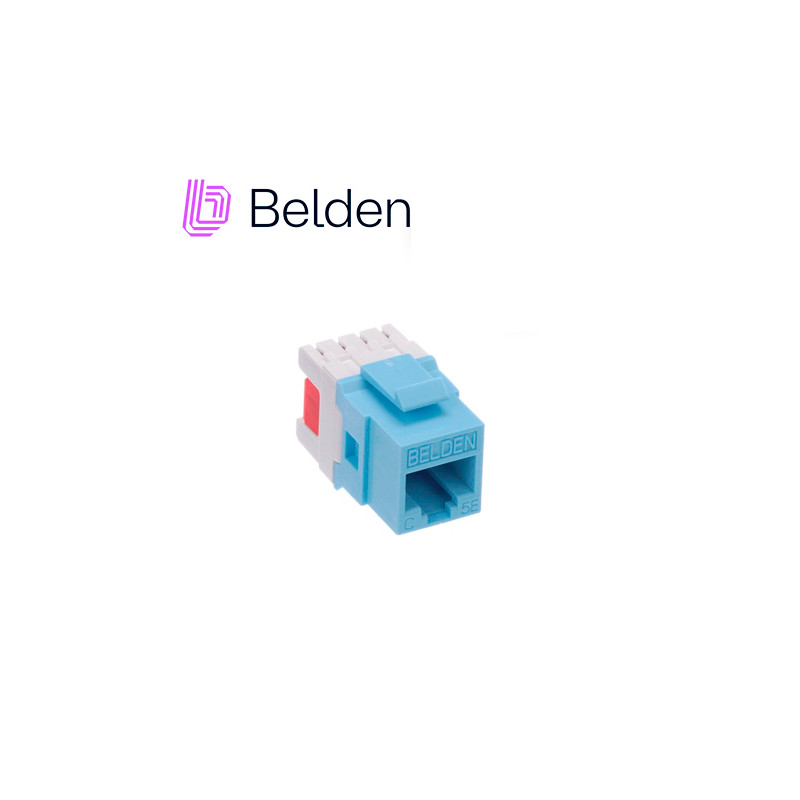

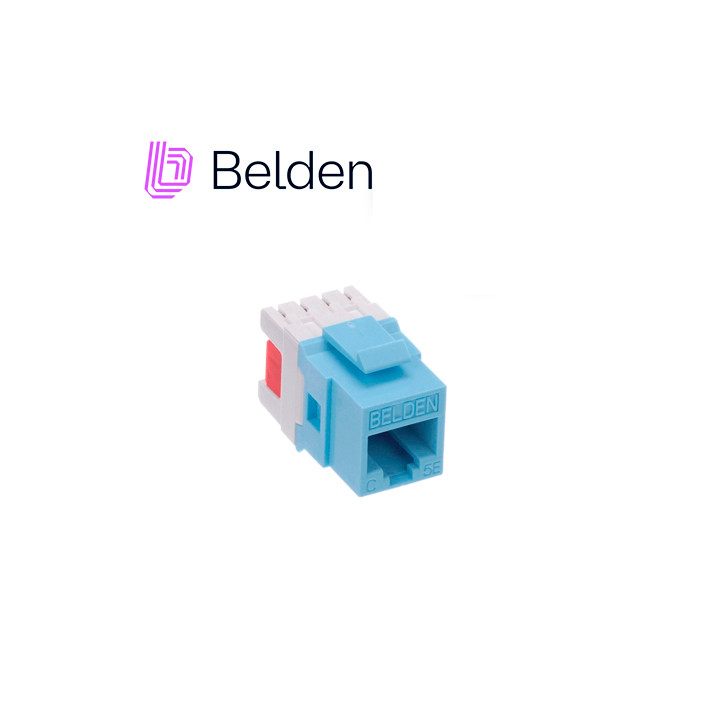

El AX101315 es un jack modular RJ-45 Categoria 5E de la familia KeyConnect de Belden, pensado para instalación en espacios ambientales Interior. Está diseñado para soportar aplicaciones certificadas como Sistema IBDN 1200 TIA Categoría 5E ISO Clase D y 1000 BASE-T.

Presenta esquema de cableado T568A / B y compatibilidad con la herramienta de conexión Belden 110 y la estación de terminación MediaFlex para la correcta terminación de pares. Es compatible con las placas frontales faceplate AX102660 AX102655 AX10224 y con otros elementos de la línea KeyConnect.

Sus dimensiones físicas registradas son Altura 0.88 in Anchura 0.64 in Profundidad 1.29 in, y su color es Azul. El componente facilita la integración en infraestructuras de cableado estructurado que requieren conectividad RJ-45 Categoria 5E.

Características y beneficios

• Cumple con aplicaciones TIA Categoría 5E e ISO Clase D según la designación del producto.
• Apropiado para enlaces 1000 BASE-T en redes de cobre Categoria 5E.
• Formato KeyConnect que permite compatibilidad con placas frontales y paneles de la misma familia.
• Esquema de cableado T568A / B documentado para una terminación estándar.
• Compatibilidad con herramienta de conexión Belden 110 y estación de terminación MediaFlex para instalación consistente.

Especificaciones técnicas

Casos de uso

• Sistema IBDN 1200
• Implementaciones que requieren TIA Categoría 5E
• Instalaciones que especifican ISO Clase D
• Enlaces de red 1000 BASE-T

Recomendaciones de instalación o selección

• Terminar con esquema T568A / B según la topología del sitio.
• Compatible con Herramienta de conexión Belden 110 para la crimpación/terminación.
• Compatible con estación de terminación MediaFlex para procesos de terminación en campo.
• Instalar en placas frontales y paneles compatibles KeyConnect incluidos faceplate AX102660 AX102655 AX10224.
