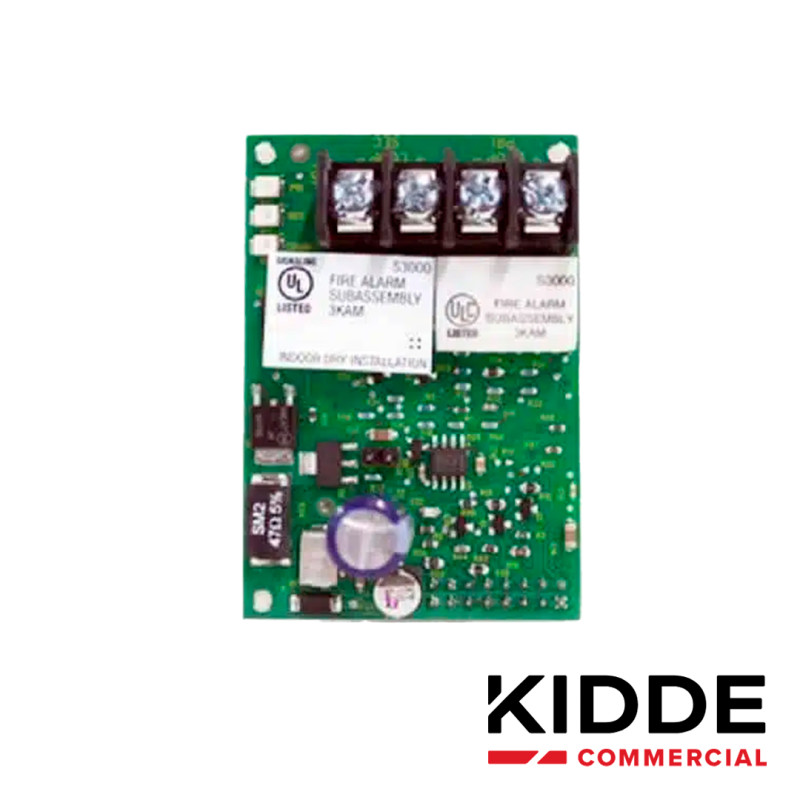

Tarjeta controladora de lazo sencilla un solo lazo hasta 250 puntos Cableado Clase A o B KIDDE V-SLC2-1
$15,364.17
IVA incluido
Tarjeta de lazo sencilla Kidde V-SLC2-1 diseñada para integrarse en paneles VS. Permite operar un solo lazo con Cableado Clase A o B y alimentación de 24 VCC. Soporta 64 direcciones en VS1 o hasta 250 puntos como expansión en VS4 (125 módulos y 125 detectores).
Política de seguridad(editar con el módulo de Información de seguridad y confianza para el cliente)
Política de entrega(editar con el módulo de Información de seguridad y confianza para el cliente)
Política de devolución(editar con el módulo de Información de seguridad y confianza para el cliente)
Descripción del producto
La tarjeta V-SLC2-1 es una tarjeta controladora de un solo lazo para la serie de paneles Kidde VS. Se conecta directamente a la placa principal del panel o mediante un cable plano, y está pensada para reemplazo o expansión del bucle del sistema.
En VS1 la tarjeta soporta 64 dispositivos direccionables. Instalada en VS4 funciona como módulo de expansión de hasta 250 puntos en combinación de 125 módulos y 125 detectores. Soporta Cableado Clase A o Clase B y opera a 24 VCC.
El diseño permite que después de la instalación los terminales permanezcan accesibles y el gabinete ofrece amplio espacio para el enrutamiento de cables, manteniendo el cableado ordenado en todo momento.
Características y beneficios
- Permite reemplazo del bucle estándar de 64 puntos en panel VS1 según la documentación.
- Funciona como expansión en panel VS4 para hasta 250 puntos (125 módulos y 125 detectores).
- Soporta Cableado Clase A o Clase B, tal como se indica en las especificaciones.
- Alimentación nominal de 24 VCC conforme a la especificación del producto.
- Terminales accesibles tras la instalación y gabinete con espacio para enrutado de cables según la descripción.
Especificaciones técnicas
| Tipo | Tarjeta de Lazo Sencilla |
|---|---|
| Tensión de línea de comunicación | Max. 20.6 V pico a pico |
| Modelo | V-SLC2-1 |
| Direcciones de dispositivos VS1 | 64 direcciones |
| Capacidad VS4 | Soporta 250 puntos instalada en el panel VS4 (125 Modulos / 125 Detectores) |
| Cableado | Clase B o Clase A |
| Tensión de funcionamiento | 24 VCC |
| Corriente de funcionamiento (bucle completamente cargado) Modo de espera | 55 mA |
| Corriente de funcionamiento (bucle completamente cargado) Alarma | 80 mA |
| Nota sobre corriente | No esta considerado el consumo de los sensores. |
| Calibre de terminales | 12 a 18 AWG (0,75 a 2,5 mm2) |
| Corriente de circuito | 0,5 A máx. |
| Resistencia total máxima al lazo | 66 Oh |
| Capacitancia total máxima del lazo | 0,5 microF |
| Aisladores | 64 aisladores máximo por bucle (total tanto bases de aisladores como módulos) |
| Falla por impedancia a tierra | 0 a 5 kohms |
| Entorno operativo | 32 a 120°F (0 a 49°C) 0 a 93% sin condensación a 90°F (32°C) |
Casos de uso
- Reemplazo del bucle estándar de 64 puntos en panel VS1
- Expansión de capacidad en panel VS4 hasta 250 puntos (125 módulos y 125 detectores)
- Integración de detectores, estaciones manuales y módulos de la línea KIDDE en un lazo direccionable
Recomendaciones de instalación o selección
- La tarjeta opcional se conecta directamente a la placa principal del panel o mediante un cable plano según la documentación.
- Después de la instalación los terminales permanecen accesibles.
- El gabinete dispone de amplio espacio para el enrutamiento de cables.
Consideraciones importantes
- No esta considerado el consumo de los sensores.
- La tarjeta V-SLC2-1 es compatible con los paneles VS1 y VS4 según la documentación.
