Módulo controlador de lazo SLC 2 lazos SLC 500 direcciones Clase A/B KIDDE EVOLVE-SLC-500
$20,412.38
IVA incluido
Módulo controlador de lazo Kidde EVOLVE-SLC-500 que agrega dos circuitos SLC para un total de 500 direcciones. Diseñado para ampliar la capacidad del panel EVOLVE-ML, cada lazo soporta 125 direcciones para detectores y 125 para módulos. Soporta cableado Clase B o Clase A y alimentación de 24 VDC.
Política de seguridad(editar con el módulo de Información de seguridad y confianza para el cliente)
Política de entrega(editar con el módulo de Información de seguridad y confianza para el cliente)
Política de devolución(editar con el módulo de Información de seguridad y confianza para el cliente)
Descripción del producto

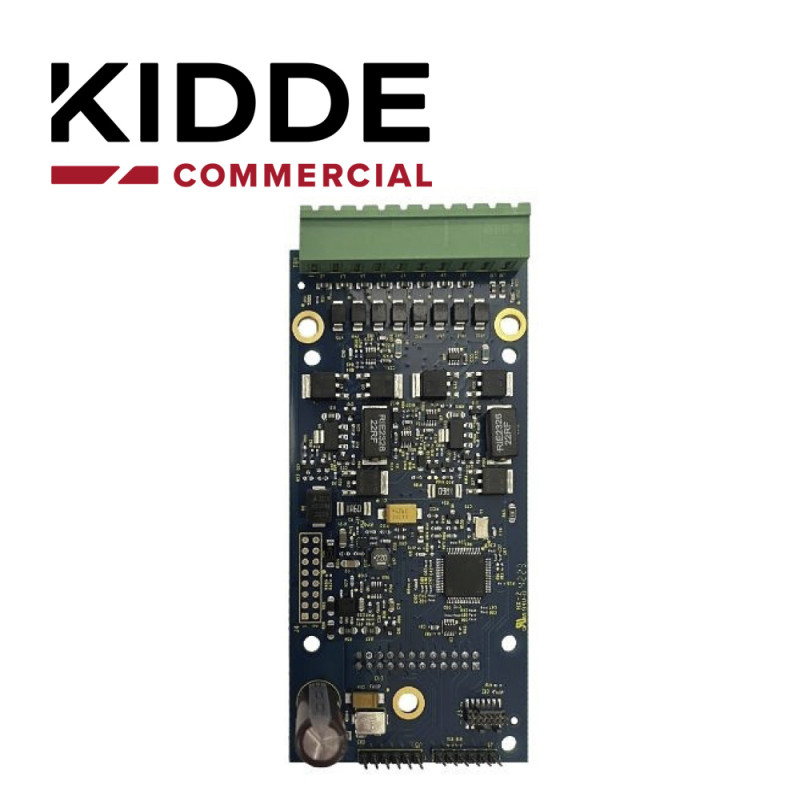

La EVOLVE-SLC-500 es una tarjeta controladora de lazo dual para el panel EVOLVE-ML de Kidde. Proporciona dos circuitos SLC que en conjunto aumentan hasta 500 direcciones de dispositivos en el sistema.
Cada lazo incluye 125 direcciones para detectores y 125 direcciones para módulos, permitiendo la expansión del sistema en incrementos según la arquitectura del panel EVOLVE-ML. El módulo opera a 24 VDC y admite cableado Clase B o Clase A.
Las especificaciones de corriente y límites eléctricos están definidas por la carga del lazo, incluyendo corrientes en espera y en alarma por lazo y la capacidad máxima de terminales y bucle según la documentación técnica.
Características y beneficios
- Expande la capacidad del panel EVOLVE-ML hasta 500 direcciones mediante dos lazos SLC.
- Permite distribuir direcciones entre detectores y módulos con 125 direcciones asignadas a detectores y 125 a módulos por lazo.
- Soporta cableado Clase B o Clase A, compatible con configuraciones comunes de lazo.
- Opera con alimentación de 24 VDC, consistente con los requisitos del sistema EVOLVE.
- Capacidad de terminales para 12 a 18 AWG (1,0 a 4,0 mm²) facilitando la selección de conductor en campo.
Especificaciones técnicas
| Tipo de producto | Tarjeta controladora de lazo dual |
|---|---|
| Voltaje de la línea de comunicación | Máx. 21,0 V pico a pico |
| Marca | KIDDE |
| Modelo | EVOLVE-SLC-500 |
| Direcciones de dispositivos | 500 direcciones de dispositivos |
| Configuración de lazos | 2 lazos SLC (cada lazo: 125 detectores y 125 módulos) |
| Clase de lazo | Clase A/B |
| Voltaje de operación | 24 VDC |
| Corriente de operación por lazo (en espera) | 65 mA (por lazo) / 110 mA (por lazo) |
| Corriente de operación por lazo (alarma) | 86 mA (por lazo) / 151 mA (por lazo) |
| Capacidad de terminales | 12 a 18 AWG (1,0 a 4,0 mm²) |
| Corriente del circuito | 0.5 A máx. |
| Resistencia total máxima del bucle | 100 Ohms |
| Capacidad total máxima del bucle | 0.5 µF |
| Aisladores | Máximo 64 aisladores por lazo (combinando bases y módulos aisladores) |
| Impedancia de falla a tierra | 0 a 5 kΩ |
| Ambiente de operación | 32 a 120°F (0 a 49°C), 0 a 93% sin condensación a 90°F (32°C) |
Casos de uso
- Ampliación de la capacidad de dispositivos en panel EVOLVE-ML mediante la adición de hasta 500 direcciones.
- Instalaciones que requieren distribución de direcciones entre detectores y módulos en lazos SLC.
- Sistemas que usan cableado Clase B o Clase A y requieren controladores de lazo adicionales.
Recomendaciones de instalación o selección
- La medición de corriente no incluye el uso de módulos de detectores de humo de dos hilos.
- Capacidad de terminales 12 a 18 AWG (1,0 a 4,0 mm²); verifique selección de conductor acorde a la instalación.
- Resistencia total máxima del bucle 100 Ohms y capacidad total máxima del bucle 0.5 µF; considere estos límites al diseñar el lazo.
