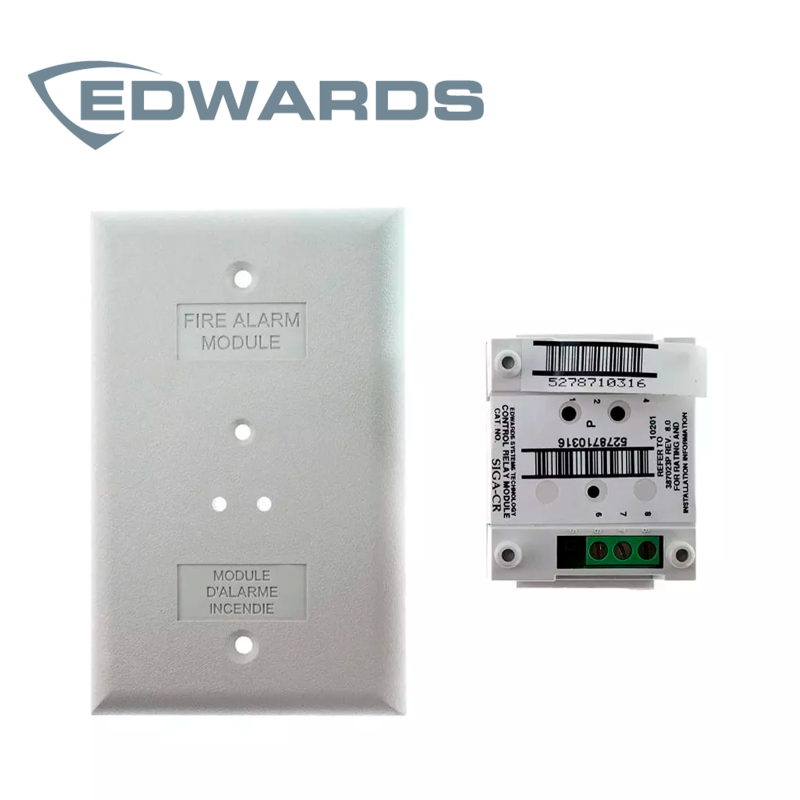

Módulo de relevador direccional direccionable salida NO/NC contacto seco Tipo C EDWARDS SIGA-CR
$2,026.74
IVA incluido
Módulo de relevador de control direccionable EDWARDS SIGA-CR con salida NO/NC y contacto seco Tipo C. Capacidad de contacto 24 VCC a 2 A y 120 VCA a 0,5 A. Disponible en versión plug-in (UIO) o montaje estándar de 1 unidad. Requiere dirección en el circuito de la línea de señalización (SLC).
Política de seguridad(editar con el módulo de Información de seguridad y confianza para el cliente)
Política de entrega(editar con el módulo de Información de seguridad y confianza para el cliente)
Política de devolución(editar con el módulo de Información de seguridad y confianza para el cliente)
Descripción del producto
El módulo de relevador de control EDWARDS SIGA-CR proporciona un contacto seco de relevador Tipo C para controlar dispositivos externos mediante un pulso de contacto seco. Forma parte de la Signature Series y está disponible en versiones plug-in (UIO) o en versión estándar de montaje de 1 unidad.
El módulo es direccionable y requiere una dirección en el circuito de la línea de señalización (SLC) asignada electrónicamente sin interruptores de dirección. El microprocesador a bordo asegura que el relevador esté en el estado correcto de ENCENDIDO/APAGADO. El dispositivo no proporciona supervisión del estado del contacto de relé.
Los LED de diagnóstico en la placa de cubierta indican estado visible del módulo. Normal muestra LED verde parpadeante y Alarma/activo muestra LED rojo parpadeante. Está diseñado para integrarse con paneles Edwards únicamente.
Características y beneficios
- Contacto seco Tipo C para control de dispositivos externos mediante pulso de contacto seco.
- Capacidad de contacto 24 VCC a 2 A y 120 VCA a 0,5 A para cargas AC y DC especificadas.
- Direccionable con asignación de dirección electrónica en el circuito SLC sin necesidad de interruptores de dirección.
- Indicadores LED de diagnóstico con señalización Normal (LED verde parpadeante) y Alarma/activo (LED rojo parpadeante).
- Disponible en versiones plug-in (UIO) o estándar de montaje de 1 unidad según requerimiento de instalación.
Especificaciones técnicas
| Tipo de relé | Forma C, programable, Clase E |
|---|---|
| Referencia / Modelo | SIGA-CR |
| Marca | EDWARDS |
| Capacidad de contacto | 24 VCC a 2 A |
| Capacidad de contacto (AC) | 120 VCA a 0,5 A |
| Corriente nominal | 2 AMPERIOS (24 V CC) |
| Tensión de funcionamiento | 15.20 a 19.95 VCC |
| Corriente en espera | 85 microA |
| Corriente en modo activo | 85 microA |
| Impedancia por fallo de suelo | 10 kOhm |
| Designación de circuitos | Circuitos línea de señalización | Clase A, Estilo 6 o Clase B, Estilo 4 |
| Tamaño del cable | 12 a 18 AWG |
| Temperatura de operación | 32 a 120°F (0 a 49°C) |
| Humedad relativa | 0 a 93%, sin condensación |
| Rango de temperatura de almacenamiento | 4 a 140°F (20 a 60°C) |
Casos de uso
- Control de motores mediante pulso de contacto seco
- Activación de ventiladores por pulso de contacto seco
- Control de amortiguadores mediante señal de contacto seco
Recomendaciones de instalación o selección
- El módulo requiere una dirección en el circuito de la línea de señalización (SLC).
- Las direcciones se asignan electrónicamente; no hay interruptores de dirección.
- LED de diagnóstico en la placa de cubierta indica Normal con LED verde parpadeante y Alarma/activo con LED rojo parpadeante.
- Disponible en versiones plug-in (UIO) o versión estándar de montaje de 1 unidad.
Consideraciones importantes
- El dispositivo no proporciona supervisión del estado del contacto de relé.
SIGA-CR
Referencias Específicas
