Descripción del producto

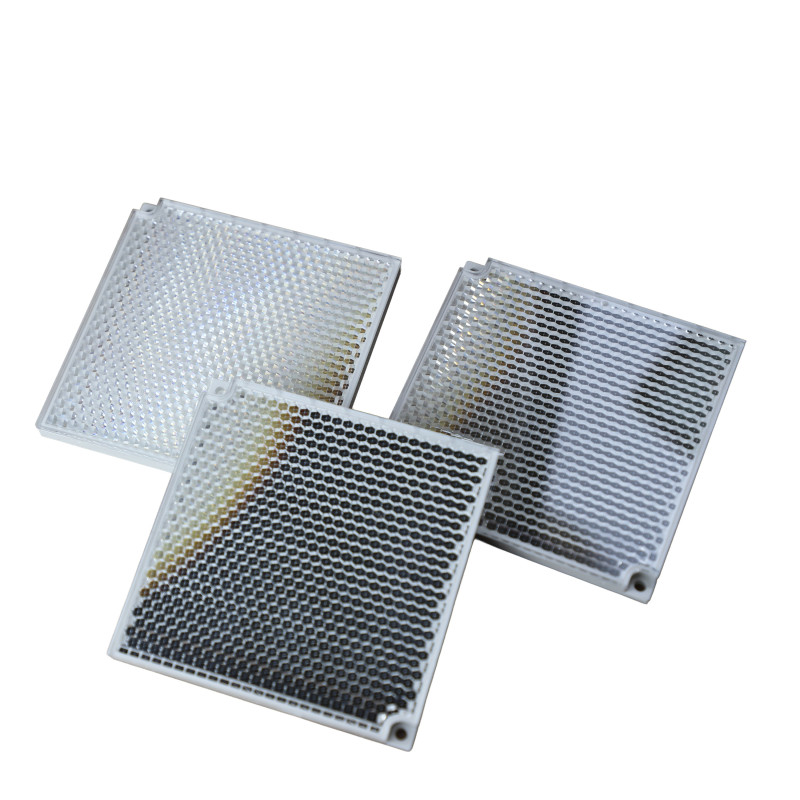

Reflector de 3 prismas diseñado para usarse con detectores de humo por haz. La señal infrarroja se proyecta desde la óptica del transmisor hacia el reflector, que devuelve la señal al receptor para su análisis en busca de incendios y averías.

Extiende el alcance del detector hasta 100 metros y es compatible con los modelos EC5000R y EC5000X. Para distancias entre 8 y 50 m los detectores EC5000R vienen de serie con un solo reflector; para distancias de 8 a 100 m se utiliza el Kit de Reflector de Largo Alcance que agrupa cuatro reflectores.

La distancia lateral típica a cada lado del haz para una detección satisfactoria bajo techos planos es de 30 feet 9.1 m, proporcionando una cobertura aproximada de 19,800 pies cuadrados 1844 metros cuadrados. En techos a dos aguas el tiempo de detección puede ser mayor y se recomienda realizar pruebas de humo adecuadas.

Características y beneficios

• Extiende el alcance del detector hasta 100 metros según especificación.
• Diseño de 3 prismas para reflexión de la señal infrarroja.
• Compatible con los detectores EC5000R y EC5000X según la fuente.
• Permite agrupar reflectores en Kit de Largo Alcance para cubrir distancias mayores (160 a 330 feet 8 a 100 m).
• Cobertura lateral típica de 30 feet 9.1 m por lado bajo techos planos, con área total referida de 19,800 pies cuadrados 1844 metros cuadrados.
• Facilita la instalación en grandes áreas abiertas como almacenes, atrios, plantas industriales y gimnasios escolares.

Especificaciones técnicas

Casos de uso

• Almacenes
• Atrios de hoteles
• Plantas industriales
• Gimnasios escolares

Recomendaciones de instalación o selección

• Los detectores EC5000R vienen de serie con un solo reflector que debe montarse entre 27 y 160 feet 8 y 50 m del detector.
• Para distancias entre 160 y 330 feet 8 a 100 m se necesita el Kit de Reflector de Largo Alcance que proporciona tres reflectores adicionales para agruparlos como se indica.
• La estratificación del humo se puede superar montando múltiples detectores de haz a diferentes alturas; realice pruebas de humo adecuadas.
• El tiempo de detección puede ser mayor en edificios con techo a dos aguas si el incendio se produce en los márgenes del área protegida.

Consideraciones importantes

• La distancia lateral máxima típica a cada lado del haz es de 30 feet 9.1 m bajo techos planos.
• La cobertura total referida es de 19,800 pies cuadrados 1844 metros cuadrados según las medidas proporcionadas.
