Descripción del producto

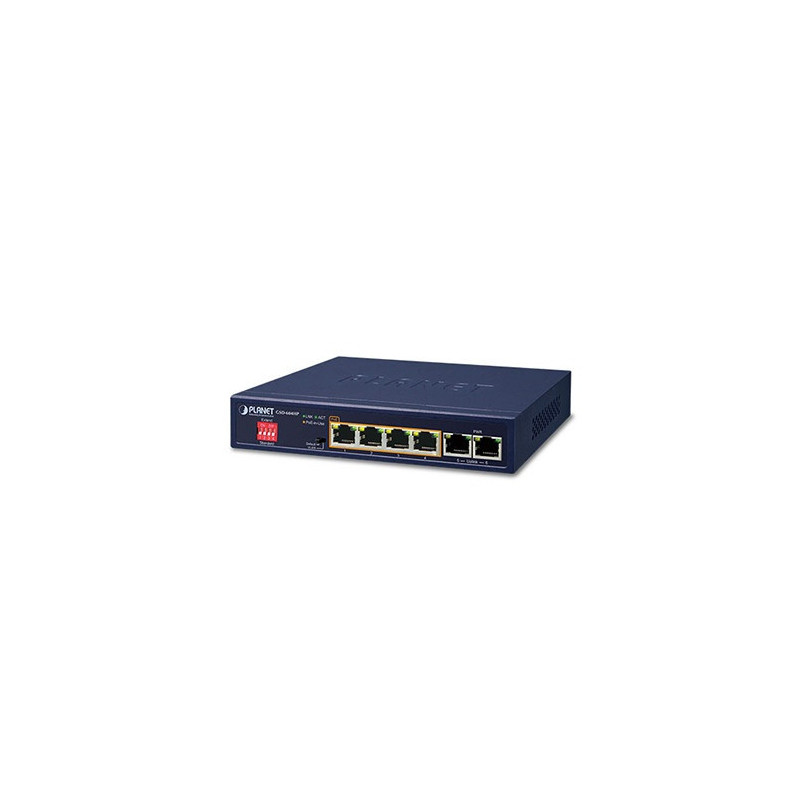

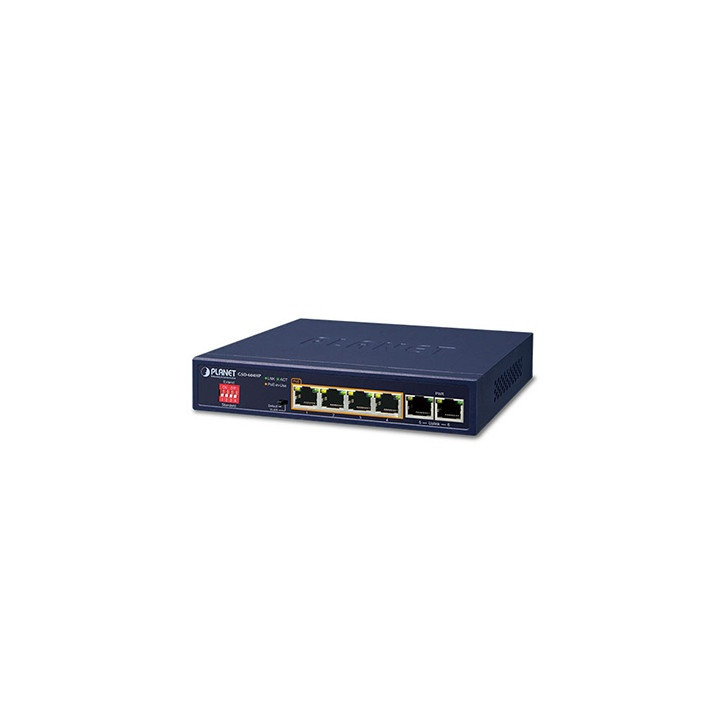

El GSD-604HP de PLANET es un switch no administrable diseñado para alimentar y conectar cámaras de vigilancia IP en instalaciones pequeñas. Dispone de 6 puertos RJ45 MDI/MDIX automáticos 10/100/1000 Mbps y cuatro puertos con función de inyector PoE 802.3at/af ubicados en los puertos 1 a 4.

Incluye modos de operación mediante DIP Switch: Estándar, VLAN y Extend. En modo Extend el equipo opera por puerto a 10 Mbps dúplex y puede entregar hasta 20 vatios por puerto a distancias de hasta 250 metros en cable UTP, superando el límite de 100 m.

El equipo ofrece doble enlace ascendente 10/100/1000BASE-T, presupuesto de energía PoE de 65 vatios y un consumo máximo de 66,69 vatios. Requiere alimentación de 54V CC, 1,3A y funciona en un rango de temperatura de 0 ~ 50° C.

Características y beneficios

• Suministro de energía PoE para hasta 4 cámaras mediante puertos 802.3at/af (puertos 1–4).
• Función de PoE extendido que permite entregar hasta 20 vatios por puerto a distancias de hasta 250 metros.
• Conectividad Gigabit en 6 puertos RJ45 para tráfico de vídeo de alta definición.
• Modos Estándar, VLAN y Extend mediante DIP Switch para aislamiento de puertos y control de tormentas de broadcast.
• Diseño sin ventilador que reduce ruido y mantenimiento.
• Requerimiento de alimentación y consumo claramente especificados 54V CC 1,3A y consumo máximo 66,69 vatios.

Especificaciones técnicas

Casos de uso

• Alimentación y conexión de hasta 4 cámaras IP PoE en sistemas de videovigilancia de pequeña escala.
• Integración con NVR o software de vigilancia de 4 canales para almacenamiento local de vídeo.
• Extensión de distancia PoE para cámaras instaladas hasta 250 metros usando modo Extend.
• Aislamiento de puertos para prevenir tormentas de broadcast y reducir interferencia entre cámaras usando modo VLAN.

Recomendaciones de instalación o selección

• Seleccione el modo de operación adecuado mediante el DIP Switch: Estándar para operación PoE IEEE 802.3at/af normal, VLAN para aislamiento basado en puerto y Extend para PoE a larga distancia.
• Alimentar con 54V CC 1,3A según requerimientos del equipo.
• Considere el consumo máximo de 66,69 vatios y el presupuesto PoE de 65 vatios al planear la cantidad y tipo de cámaras a alimentar.
