Descripción del producto

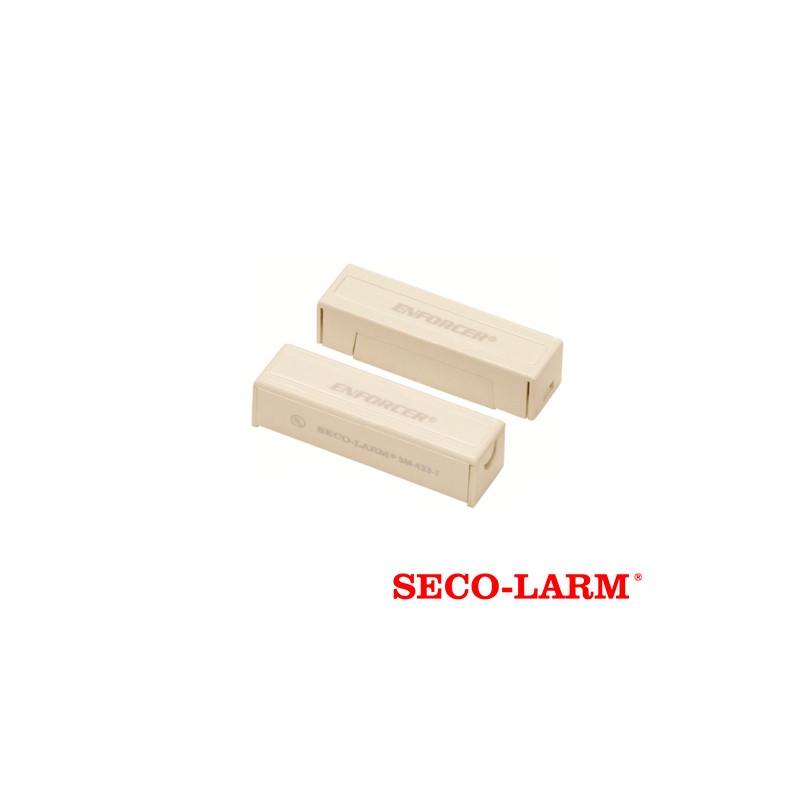

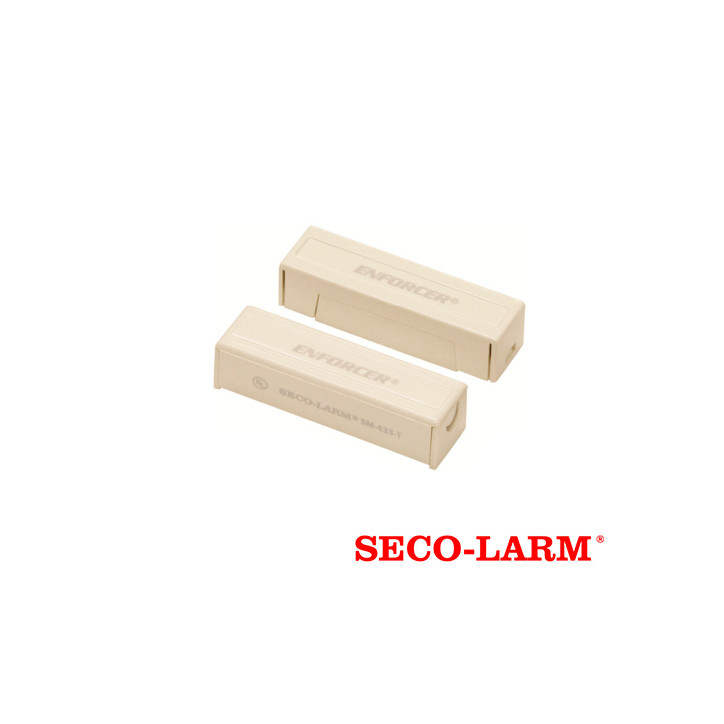

El SM-433-TQ/W es un contacto magnético cableado de tipo circuito cerrado diseñado para montaje en superficie. Su configuración eléctrica es N.O. (SPTD) y cuenta con contactos chapados en iridio y terminales de tornillo chapados en oro para mayor confiabilidad eléctrica.

El sensor incluye una cubierta plástica que oculta los tornillos de montaje, el bloque de terminales y los cables, y se suministra con cinta de doble faz para fijación adhesiva. El imán es un Imán Neodimio de tierra poco común y las dimensiones tanto del interruptor como del imán son 51x14x13 mm.

El dispositivo soporta una puntuación de contactos de 1.0A@10V C.C. (max.) 10W (max.) y ciclos de cambio de 50 Millones (0.1mA@5V C.C.). Rango de temperatura de operación especificado de -15°~160° F (-25°~70° C). Está fabricado con cubierta en plástico ABS de alto impacto.

Su diseño busca facilitar la instalación y la integración en alarmas y aplicaciones de control de acceso donde se requiera un contacto normalmente cerrado con montaje discreto en superficie.

Características y beneficios

• Configuración en circuito cerrado con contactos N.O. (SPTD) adecuada para monitoreo de puertas y ventanas.
• Terminales de tornillo chapados en oro para mayor vida útil y confiabilidad de la conexión.
• Cobertura plástica que oculta tornillos, bloque de terminales y cables para instalación estética y ordenada.
• Incluye cinta de doble faz para montaje adhesivo sin perforación.
• Contactos chapados en iridio que favorecen resistencia al desgaste eléctrico.
• Imán de tipo Imán Neodimio de tierra poco común para interacción magnética consistente.
• Capacidad eléctrica máxima indicada 1.0A@10V C.C. (max.) 10W (max.).
• Ciclos de cambio especificados 50 Millones (0.1mA@5V C.C.).

Especificaciones técnicas

Casos de uso

• Detección de apertura en puertas y ventanas para sistemas de alarma
• Aplicaciones de control de acceso para estado de contacto de puertas
• Instalaciones donde se requiere montaje superficial estético y ocultamiento de cables

Recomendaciones de instalación o selección

• La unidad incluye cinta de doble faz para montaje adhesivo en superficie.
• La cubierta plástica oculta el bloque de terminales y los cables facilitando una instalación más estética.
• Terminales de tornillo chapados en oro disponibles para conexión cableada.

Consideraciones importantes

• Compatible con cualquier sistema de alarma del mercado según especificación del fabricante.
